Cáp điện CV – Phân tích chuyên sâu về cấu tạo, đặc tính kỹ thuật và phạm vi ứng dụng trong hệ thống điện hạ thế

Trong thiết kế và thi công hệ thống điện, dây dẫn không chỉ đóng vai trò truyền tải năng lượng mà còn là yếu tố quyết định đến mức độ an toàn, độ ổn định và tuổi thọ của toàn bộ công trình. Việc lựa chọn sai loại cáp có thể dẫn đến quá nhiệt, sụt áp, lão hóa cách điện sớm và tiềm ẩn nguy cơ sự cố nghiêm trọng. Trong nhóm cáp điện hạ thế đang được sử dụng rộng rãi hiện nay, cáp điện CV là một trong những chủng loại cơ bản, phổ biến và có tính ứng dụng cao.

Bài viết này trình bày một cách hệ thống và chuyên sâu về cáp điện CV, từ khái niệm, cấu tạo, đặc tính kỹ thuật đến ưu – nhược điểm và nguyên tắc lựa chọn, nhằm hỗ trợ kỹ sư, nhà thầu và người sử dụng đưa ra quyết định phù hợp trong thiết kế và vận hành hệ thống điện.

Khái niệm cáp điện CV

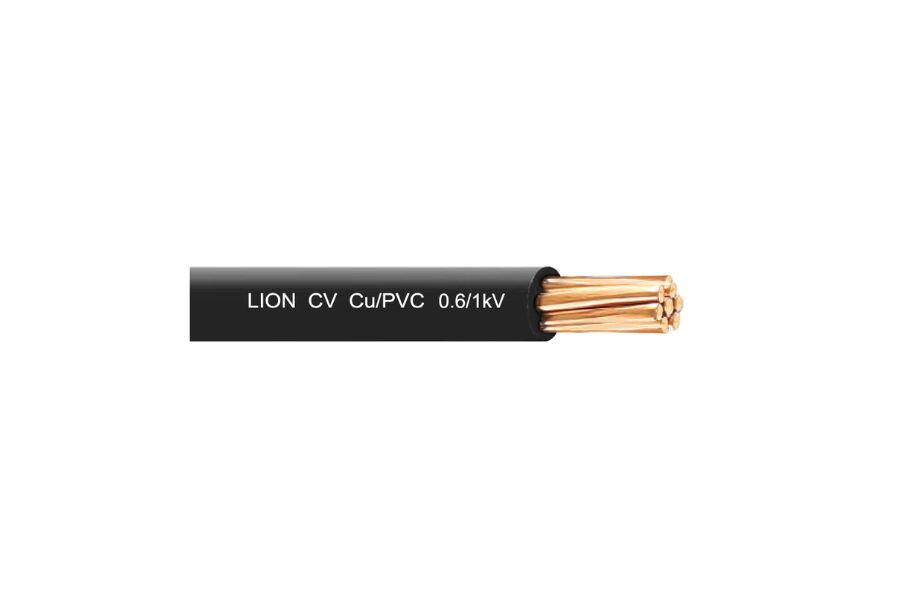

Cáp điện CV là loại cáp điện hạ thế có lõi dẫn bằng đồng và lớp cách điện bằng nhựa PVC, được sử dụng để truyền tải và phân phối điện năng trong các hệ thống điện cố định. Cáp CV được thiết kế chủ yếu cho cấp điện áp thấp, phù hợp với mạng điện dân dụng, công trình thương mại và các hệ thống công nghiệp nhẹ.

Ký hiệu “CV” phản ánh trực tiếp cấu tạo vật liệu của cáp, trong đó chữ C đại diện cho lõi dẫn điện bằng đồng và chữ V đại diện cho lớp cách điện PVC. Đây là loại cáp một lõi, không có lớp vỏ bảo vệ cơ học bên ngoài, do đó thường được lắp đặt trong ống luồn, máng cáp hoặc các hệ thống bảo vệ phù hợp để đảm bảo an toàn và độ bền.

Cấu tạo chi tiết của cáp điện CV

Về mặt kỹ thuật, cáp điện CV có cấu tạo đơn giản nhưng được tối ưu để đáp ứng hiệu quả các yêu cầu cơ bản của hệ thống điện hạ thế.

Lõi dẫn điện bằng đồng

Phần lõi dẫn là thành phần chịu trách nhiệm truyền tải dòng điện. Lõi đồng được sử dụng nhờ đặc tính dẫn điện tốt, điện trở thấp, độ ổn định cao và khả năng làm việc lâu dài trong điều kiện vận hành bình thường. Lõi dẫn của cáp CV có thể được chế tạo dưới dạng dây đơn cứng hoặc dây xoắn mềm.

Dây đơn cứng thường phù hợp với các tuyến lắp đặt cố định, ít thay đổi hình dạng. Trong khi đó, dây xoắn mềm được ưu tiên trong các ứng dụng cần uốn cong, luồn ống hoặc thi công trong không gian hạn chế, giúp quá trình lắp đặt linh hoạt và thuận tiện hơn.

Lớp cách điện PVC

Bao bọc bên ngoài lõi đồng là lớp cách điện PVC, có chức năng cách ly điện áp, ngăn ngừa rò rỉ dòng điện và bảo vệ lõi dẫn khỏi tác động cơ học nhẹ cũng như ảnh hưởng của môi trường xung quanh. PVC được lựa chọn nhờ tính ổn định, độ bền cơ học tương đối tốt, khả năng cách điện cao và chi phí sản xuất hợp lý.

Lớp cách điện này cũng góp phần tạo độ dẻo cho cáp, giúp việc uốn cong và thi công dễ dàng hơn, đặc biệt trong các hệ thống đi dây âm tường hoặc luồn ống.

Đặc tính kỹ thuật của cáp điện CV

Cáp điện CV được thiết kế để vận hành ổn định trong các điều kiện tiêu chuẩn của hệ thống điện hạ thế.

Về điện áp làm việc, cáp CV được sử dụng trong mạng điện có điện áp danh định thấp, phù hợp với điện sinh hoạt và các hệ thống công nghiệp không yêu cầu điện áp trung hoặc cao áp.

Về khả năng chịu nhiệt, lớp cách điện PVC cho phép cáp làm việc ổn định trong điều kiện nhiệt độ môi trường thông thường. Trong các trường hợp quá tải ngắn hạn, cáp có thể chịu được sự gia tăng nhiệt trong giới hạn cho phép mà không gây hư hỏng tức thời, miễn là không vượt quá các thông số thiết kế.

Về tính linh hoạt, nhờ cấu tạo lõi đồng kết hợp với lớp cách điện PVC, cáp CV có khả năng uốn cong tốt, giúp thi công nhanh chóng, tiết kiệm thời gian và giảm rủi ro hư hỏng trong quá trình lắp đặt.

Phân loại cáp điện CV trong thực tế sử dụng

Trong thực tế, cáp điện CV được phân loại chủ yếu dựa trên tiết diện lõi dẫn và kết cấu dây dẫn.

Cáp CV có nhiều mức tiết diện khác nhau, từ nhỏ đến lớn, nhằm đáp ứng các mức tải điện đa dạng. Việc lựa chọn đúng tiết diện là yếu tố then chốt để đảm bảo khả năng mang dòng, hạn chế phát nhiệt và giảm tổn thất điện năng.

Xét theo kết cấu lõi dẫn, cáp CV có thể là lõi cứng hoặc lõi mềm. Lõi cứng thường được sử dụng trong các công trình có tuyến dây cố định, trong khi lõi mềm phù hợp với các hệ thống có yêu cầu thi công phức tạp hoặc cần độ linh hoạt cao.

Ứng dụng của cáp điện CV trong hệ thống điện

Nhờ các đặc tính kỹ thuật phù hợp, cáp điện CV được sử dụng rộng rãi trong nhiều lĩnh vực.

Trong hệ thống điện dân dụng, cáp CV thường được dùng cho các mạch chiếu sáng, ổ cắm, thiết bị điện sinh hoạt và các đường dây cố định trong nhà ở.

Trong công trình thương mại, cáp CV được sử dụng để cấp nguồn cho hệ thống điện văn phòng, cửa hàng, trung tâm dịch vụ, nơi yêu cầu độ ổn định cao nhưng không đòi hỏi điện áp lớn.

Trong công nghiệp nhẹ, cáp CV phù hợp để cấp điện cho máy móc có công suất vừa phải, bảng điều khiển, hệ thống chiếu sáng nhà xưởng và các thiết bị phụ trợ.

Ưu điểm của cáp điện CV

Cáp điện CV được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật.

Trước hết, chi phí hợp lý giúp cáp CV phù hợp với đa số công trình điện phổ thông, từ dân dụng đến thương mại.

Thứ hai, khả năng dẫn điện tốt của lõi đồng giúp đảm bảo dòng điện truyền tải ổn định, hạn chế tổn hao năng lượng và góp phần nâng cao hiệu suất vận hành của hệ thống.

Thứ ba, dễ thi công và lắp đặt là lợi thế lớn, giúp tiết kiệm thời gian, chi phí nhân công và giảm rủi ro trong quá trình thi công.

Hạn chế và giới hạn sử dụng của cáp điện CV

Bên cạnh những ưu điểm, cáp điện CV cũng có những giới hạn kỹ thuật cần được cân nhắc.

Lớp cách điện PVC không phù hợp với môi trường có nhiệt độ cao, điều kiện khắc nghiệt hoặc yêu cầu chống cháy lan nghiêm ngặt. Trong các trường hợp này, cần sử dụng các loại cáp có vật liệu cách điện chuyên dụng hơn.

Ngoài ra, cáp điện CV không được thiết kế cho các hệ thống điện trung và cao áp. Việc sử dụng vượt quá phạm vi kỹ thuật có thể dẫn đến suy giảm tuổi thọ cáp và nguy cơ mất an toàn.

Nguyên tắc lựa chọn cáp điện CV trong thiết kế

Để hệ thống điện vận hành an toàn và hiệu quả, việc lựa chọn cáp điện CV cần tuân thủ các nguyên tắc kỹ thuật cơ bản.

Trước hết, cần xác định chính xác dòng điện tải để lựa chọn tiết diện lõi dẫn phù hợp. Tiết diện không đủ sẽ gây quá nhiệt, trong khi tiết diện quá lớn dẫn đến lãng phí chi phí đầu tư.

Tiếp theo, cần xem xét điều kiện lắp đặt như đi âm tường, trong ống, trong máng cáp hay môi trường có độ ẩm cao, từ đó xác định phương án bảo vệ phù hợp.

Cuối cùng, nên ưu tiên sử dụng cáp từ nhà sản xuất uy tín, đảm bảo chất lượng vật liệu và tuân thủ các tiêu chuẩn kỹ thuật hiện hành.

Lưu ý trong thi công và vận hành cáp điện CV

Trong quá trình thi công, cần tránh kéo căng cáp vượt mức cho phép hoặc uốn cong với bán kính quá nhỏ, vì có thể làm hư hỏng lõi dẫn và lớp cách điện.

Cáp CV nên được lắp đặt trong ống hoặc máng bảo vệ nhằm hạn chế tác động cơ học, tăng độ an toàn và kéo dài tuổi thọ sử dụng.

Trong quá trình vận hành, việc kiểm tra định kỳ các tuyến dây và điểm đấu nối giúp phát hiện sớm các dấu hiệu xuống cấp, từ đó có biện pháp xử lý kịp thời.

Kết luận

Cáp điện CV là loại cáp hạ thế cơ bản, giữ vai trò quan trọng trong các hệ thống điện dân dụng, thương mại và công nghiệp nhẹ. Với cấu tạo đơn giản, khả năng dẫn điện tốt, chi phí hợp lý và tính linh hoạt cao trong thi công, cáp CV đáp ứng hiệu quả các yêu cầu kỹ thuật phổ thông.

Tuy nhiên, để đảm bảo an toàn và độ bền lâu dài, việc sử dụng cáp điện CV cần tuân thủ đúng phạm vi ứng dụng và các nguyên tắc kỹ thuật trong thiết kế, thi công và vận hành hệ thống điện.
